SAMATIC pone fin al trabajo de las ADIVINANZAS
SAMATIC –Prueba de Comparación de Una Sola Bobina
Fig 3-
Fig 3-
Fig 3-
El Probador busca la equivalencia
perfecta, de otro modo las bobinas
no pasarán la prueba
Esta Característica tiene muchas Aplicaciones Importantes :
SAMATIC-
SAMATIC -
Con SAMATIC no necesita "Bloques de Alimentación" adicionales y costosos!!!
Cartas de clientes de SAMATIC
Fig 5.2
Fig 2-
Fig 2-
Samatic – La Prueba por incremento de voltaje
SAMATIC -
De los motores muy pequeños a los motores más GRANDES
Probadores de Motores SAMATIC
Integral, Digital, Automatico, Portatil
((los probadores más vendidos de la industria en 2004 – 2008
En los 3 modelos 6.000 V, 12.500 V, 15.000 V)
Cada Probador SAMATIC es Preciso, Completamente Automático, con Selección Automático
de Rango, Auto-
Todos los Probadores SAMATIC tienen las características siguientes en una unidad portátil a mano: Probador de SOBRETENSION (hasta 15.000 Volts), Probador CC HIPOT (hasta 15.000 Voltios), Registrador IP (Indice de Polarización), Analizador y Trazador de Curvas, Probador de Resistencia de bobina, Probador de Armadura, Comparador de una bobina,Detector de Barra de Rotor Dañada o Rota, Probador de Voltaje Ajustable por Incrementos (Steps), Memoria Interna para 12 Motores, Software Swimet (para envío fácil de los resultados de la prueba de la memoria interna del probador a cualquier computador), Mecanismo de Auto Calibración, Pantalla LCD – brillante y nítida, Impresora – recargable et portátil, Módulo de Prueba de Armadura con Acoplador Incorporado.
El Aparato de prueba está enteramente conforme a las recomendaciones NEMA, IEEE e ISA.
Para AGRANDAR, haga clic sobre la foto

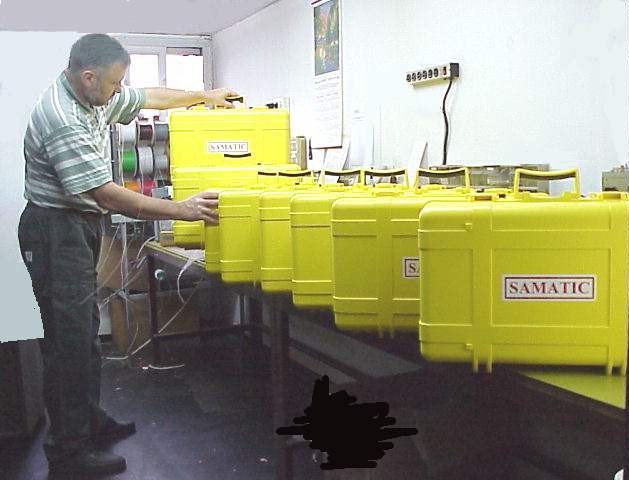

Más de 1.200 talleres han adquirido y utilizado los probadores SAMATIC diariamente. Antes de introducir algunas características EXTRAS que vienen con la Nueva Generación de Probadores SAMATIC, leamos los que los utilizadores de probadores SAMATIC tienen que decir…
Fig 1-
Fig 1-

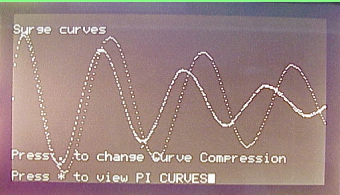

Obtenga los resultados de distintas maneras. De la pantalla simple de Curvas de Sobretensión…

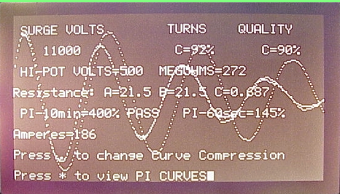

O la pantalla completa de Curvas y Análisis
Reportando los cortocircuitos en la Fase C. (Calidad C=90)
SAMATIC muestra siempre:
Las CURVAS SINUSOIDALES y también el ANALISIS en PALABRAS y en NUMEROS
Es una Característica EXCLUSIVA de SAMATIC. Por primera vez, un probador determina y explica el o los problemas(s)
Algunas ventajas de tener esta característica SAMATIC:
• No necesita de seminarios de entrenamiento costosos para interpretar las lecturas.
• Le decimos exactamente donde se encuentra el problema, es decir en que fase.
• Puede enviar cualquier persona y no sólo a una o dos personas « entrenadas » a cualquier sitio.
• Los Eventos no detectables por el ojo humano son facilmente explicables por el Análisis de SAMATIC.
• Es fácil y confiable deducir la TENDENCIA del motor en un período de tiempo. NUNCA deducirá conclusiones erróneas !
• Los clientes tendrán CONFIANZA en la OBJETIVIDAD de sus descubrimientos, escogiéndolo entre los otros para sus necesidades de reparación y previsión.

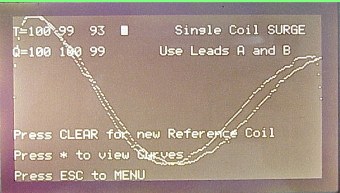

SAMATIC reporta que la 3era BOBINA
Tiene un corto-

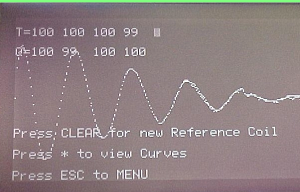

SAMATIC reporta que las 3 Bobinas probadas son perfectamente iguales
Puede escoger cualquier bobina (o fase, o grupo de bobinas) como la Bobina de Referencia (=100) y luego determinar es igual, peor o mejor que la bobina de referencia. El Probador SAMATIC puede reportarlo porque es el único probador capaz de DAR una NOTA NUMERICA a cada bobina probada. Entonces, la mejor bobina estará por encima de 100, la peor por debajo de 100 y la bobina equivalente tendrá una lectura de 100.
• Una visualización clara de las Curvas (Solapadas y no solapadas) es ofrecido, como lo muestran las Fig 2.1 et 2.2
• Más de 10 Bobinas pueden ser visualizadas simultáneamente sobre la pantalla, una al lado de la otra.
• La prueba de cada bobina es automático y sólo toma unos segundos!!
Este taller prueba un juego de bobinas
de alta tensión antes de conectarlas
- Controlando y Verificando sus Bobinados,
- Escogiendo la bobina CC dañada de un grupo,
- En pruebas de Armaduras
- Comparando las Bobinas de Tensión
- En muchas otras posibilidades (más detalles en el
manual de operaciones de Samatic)

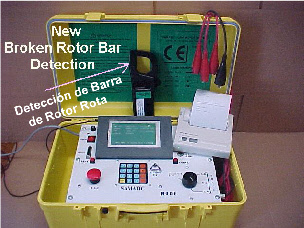

Otra característica exclusiva de SAMATIC. Con el motor bajo prueba y bajo carga, tome simplemente una lectura con una pinza en cada una de las 3 fases y lea los resultados sobre la pantalla. Cualquier barra de rotor dañada o rota es identificada inmediatamente.
Más Capturas de Pantallas en el manual de operaciones de Samatic
Fig 5.1

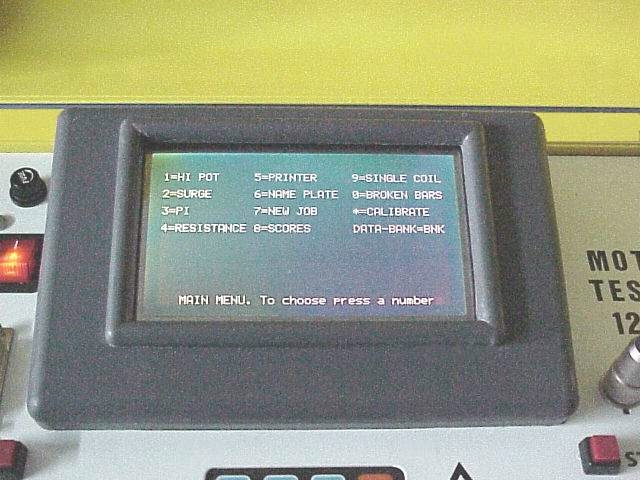

El Menú Principal. Escogiendo una opción, Un nuevo submenú se abrirá.

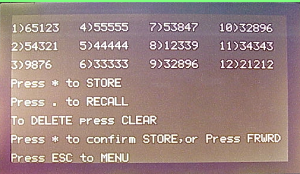

Pantalla del Banco de Datos. Conserva todos los resultados de las pruebas para 12 motores
En SAMATIC, todas las pruebas son seleccionadas por medio de menús Interactivos, simples y claros, mostrados en la pantalla.
Cada prueba es acompañada de un despliegue de pantalla único. Si comete un error – un mensaje se desplegará instantáneamente para guiarlo. De este modo, no tiene que llevar el manual de operaciones con usted. Está incluido en el probador.

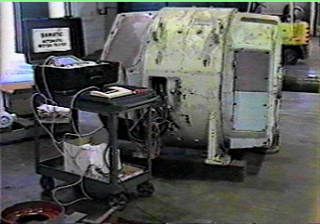

La misma unidad SAMATIC probará del motor más pequeño al más grande, de una fracción de caballos (HP o KW) a 10.000+ caballos.
Samatic no necesita Bloques de Alimentación (Power Pack) adicionales que son obligatorios con los probadores de la competencia. Samatic utiliza el Amplificador Joules Adaptable integrado que se encarga de los motores de gran tamaño.
Además, Samatic posee un dispositivo automático de modificación de escala
de la pantalla y una "Vista Extendida" de la pantalla para manipular los pequeños detalles, o los motores singulares, para así no perder ningún detalle, sea un motor pequeño o uno grande.

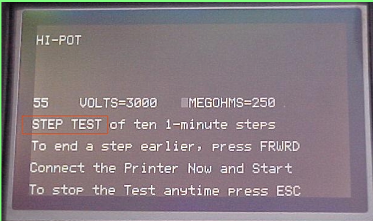

La prueba por Incremento de Voltaje es útil si es llevado a cabo a intervalos regulares de mantenimiento. Cambios en los resultados pueden indicar una degradación del aislamiento. La Prueba debe conformarse al Estándar 95 del IEEE. Los probadores SAMATIC lo hacen automáticamente. En la imagen de la izquierda encontrará la pantalla del Voltaje por incremento con el arreglo fácil y en la izquierda la copia impresa.
